Техническое описание и инструкция по эксплуатации 7,62-мм снайперской винтовки Драгунова

Назначение винтовки 7,62 мм снайперская винтовка Драгунова (индекс 6В1) является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей. Прицел снайперский оптический (индекс 6Ц1) служит для точного прицеливания из снайперской винтовки по различным целям.

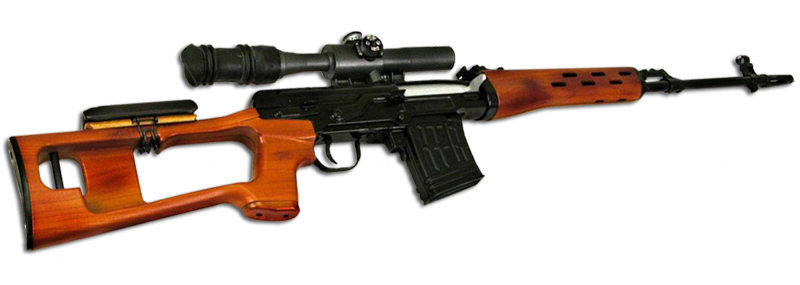

Состав винтовки. В комплект снайперской винтовки входят (рисунок выше):
Прицел снайперский оптический, индекс 6Ц1 - 1 шт.
Штык-нож, индекс 6Х5 - 1 шт.
Сумка для прицела и магазинов, индекс 6Ш18 - 1шт.
Сумка под ЗИП, индекс 6Ш26 - 1 шт.
Ремень для ношения стрелкового оружия, индекс 6Ш5 - 1 шт.
Прицел снайперский оптический комплектуется чехлом, зимней системой освещения и индивидуальным ЗИП-ом.

Технические данные.
Основные конструктивные баллистические характеристики
винтовки, винтовочного патрона и конструктивные данные оптического прицела.

1. Калибр, м.............................................................7,62
2. Число нарезов......................................................4
3. Прицельная дальность, м:
с оптическим прицелом.............................................1300
с открытым прицелом ...............................................1200
4. Начальная скорость пули, м/с............................... 830
5. Дальность полета пули,
до которой сохраняется ее
убойное действие, м..................................................3800
6. Масса винтовки без
штыка-ножа с оптическим
прицелом, не снаряженным
магазином и щекой, кг...............................................4,3
7. Емкость магазина, патронов................................... 10
8. Длина винтовки, мм:
без штыка-ножа........................................................1220
с примкнутым штыком-ножом.....................................1370
9. Масса патрона, г....................................................21,8
10. Масса обыкновенной пули
со стальным сердечником, г........................................9,6
11. Масса порохового заряда, г.................................. 3,1
12. Увеличение оптического
прицела, крат............................................................4
13. Поле зрения прицела, градус............................... 6
14. Диаметр зрачка выхода, мм...................................6
15. Удаление зрачка выхода, мм.................................68,2
16. Разрешающая способность,
секунда,...................................................................12
17. Длина прицела с наглазником
и выдвинутой блендой, м........................................... 375
18. Ширина прицела, мм.............................................70
19. Высота прицела, мм..............................................132
20. Масса прицела, г..................................................616
21. Масса прицела с комплектом
ЗИП и чехлом, г..........................................................926

Винтовочные патроны

Для стрельбы из снайперской винтовки применяются винтовочные патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны. Огонь из снайперской винтовки ведется одиночными выстрелами.

7,62х53R мм винтовочный патрон с пулей со стальным сердечником (57-Н-323 С)
7,62х53R мм винтовочный патрон снайперский (7-Н-1)
7,62х53R мм винтовочный патрон снайперский с бронебойной пулей (7-Н-14)

7,62х53R мм винтовочный патрон с термоупрочненным сердечником (7-Н-13)
7,62х53R мм винтовочный патрон с пристрелочно-зажигательной пулей (ПЗ)
7,62х53R мм винтовочный патрон с трассирующей пулей Т46 (Т46М) (7-Т-2 (7-Т-2М))

7,62х53R мм винтовочный патрон с бронебойной пулей БП (7-Н-26)
7,62х53R мм винтовочный патрон с бронебойно-трассирующей пулей (7-БТ-1)
7,62х53R мм винтовочный патрон с бронебойно-зажигательной пулей Б-32 (7-БЗ-3)

Оптический прицел ПСО-1

Оптический прицел позволяет вести огонь ночью по инфракрасным источникам, а также при неблагоприятных условиях освещения, когда с открытым прицелом стрелять по целям затруднительно.

При наблюдении инфракрасных источников излучаемые источником инфракрасные лучи проходят через объектив прицела и воздействуют на экран, находящийся в фокальной плоскости объектива. В месте действия инфракрасных лучей на экране возникает свечение, дающее видимое изображение источника в виде круглого пятна зеленоватого цвета.

Технические характеристики прицела снайперского оптического ПСО-1

Увеличение прицела - 4-кратное
Поле зрения - 6 градусов
Длина прицела с наглазником и блендой - 375 мм
Удаление выходного зрачка - 68 мм
Диаметр выходного зрачка - 6 мм
Световой диаметр объектива, мм - 24
Предел разрешения, угл./сек - 12
Напряжение питания, В - 1,5
Масса оптического прицела ПСО-1 - 0,58 кг/b]

Устройство прицела снайперского оптического ПСО-1

Оптический прицел является основным прицелом снайперской винтовки СВД.

Герметичен, наполнен азотом, исключает запотевание оптики при перепаде температур.

Работоспособен в интервале температур -50+C. Прицелы могут быть установлены на следующие модели оружия:снайперские винтовки СВД, специальные винтовки ВСС, ВСК и другие.

Прицелы снайперские оптические выпускаются в следующих модификациях:ПСО-1, ПСО-1-1,
ПСО-1М2, ПСО-2, ПСО-3.

Оптический прицел состоит из механической и оптической частей.
Механическая часть прицела включает: корпус, верхний и боковой маховички, устройство освещения сетки прицела, выдвижную бленду, резиновый наглазник и колпачок.
Оптическая часть прицела включает: объектив, оборачивающую систему, сетку, люминесцентный экран и окуляр.

1 - выдвижная бленда, 2 - верхний маховичок, 3 - корпус,
4 - резиновый наглазник, 5 - колпачок с упором,
6 - корпус для батарейки, 7 - кронштейн, 8 - электролампочка,
9 - тумблер, 10 - колпачок объектива, 11 - указатель,
12 - стопорный винт, 13 - боковой маховичок,
14 - упор, 15 - движок, 16 - зажимной винт.

Механическая часть ПСО-1

Корпус служит для соединения всех частей прицела на винтовке. На кронштейне имеются пазы, упор, зажимной винт, ручка зажимного винта, движок с пружиной и регулировочная гайка. К корпусу прикреплены указатели (индексы) установок прицела и боковых поправок и колпачок объектива. Верхний маховичок служит для установки прицела, боковой маховичок - для введения боковых поправок. По своему устройству они одинаковы и имеют корпус маховичка, пружинную шайбу, торцовую гайку и соединительный (центральный) винт. Сверху на каждом из маховичков сделано три отверстия: среднее - для соединительного винта, два крайних - для стопорных винтов.

Пружинная шайба служит для удержания маховичка в приданном положении. Устройство освещения сетки служит для освещения сетки прицела при стрельбе в сумерки и ночью. Оно состоит: из корпуса с контактным винтом, батарейки, являющейся источником тока, колпачка с упором и пружиной для поджатия батарейки к винту, проводов, соединяющих винт (батарейку) с электролампочкой через тумблер, тумблера для включения и выключения электролампочки.

Батарейка устанавливается в корпус так, чтобы центральный электрод был подключен к винту, а боковой электрод (смещенный в сторону) - к корпусу; для этого контактная пластина бокового электрода загибается за край корпуса, после чего надевается колпачок.Для освещения сетки при температурах от +2? С и ниже необходимо пользоваться зимним устройством освещения сетки, состоящим из корпуса, колпачка и экранированного провода. Для подготовки зимнего устройства освещения сетки к стрельбе необходимо батарейку вложить в корпус зимнего устройства так, как указано выше, и надеть на него колпачок, снятый с корпуса на прицеле, а колпачок зимнего устройства надеть на корпус устройства на прицеле. Корпус зимнего устройства с батарейкой переносится в кармане гимнастерки или шинели снайпера, а экранированный провод может пропускаться через левый рукав верхней одежды. Наглазник (резиновый) предназначен для правильной установки глаза и удобства прицеливания. Кроме того, он предохраняет линзы окуляра от загрязнения и повреждения. Выдвижная бленда служит для предохранения линз объектива при ненастной погоде от попадания на нее дождя, снега, а также от попадания прямых солнечных лучей при стрельбе против солнца и исключения тем самым демаскирующих снайпера отблесков.

Резиновый колпачок предохраняет линзы объектива от загрязнения и повреждения.

1 - корпус,
2 - торцовая гайка,
3 - стопорные винты,
4 - соединительный винт,
5 - дополнительная шкала,
6 - индекс,
7 - указатель.

На корпусе верхнего маховичка имеется основная шкала прицела с делениями от 1 до 10; цифры шкалы обозначают дальности стрельбы в сотнях метров.

На корпусе бокового маховичка имеется шкала боковых поправок с делениями от 0 до 10 в обе стороны;
цена каждого деления соответствует одной тысячной, (0-01). На верхней части корпусов маховичков нанесена дополнительная шкала, применяемая при выверке прицела; цена делений шкалы равна 0,5 тысячной. Установки основной шкалы верхнего маховичка до деления 3 фиксируются через одно деление. От деления 3 до деления 10 установки этого маховичка, а также все установки шкалы бокового маховичка фиксируются через каждые полделения (одному делению соответствуют два щелчка).

На торцовых гайках верхнего и бокового маховичков стрелкой указано направление вращения маховичков или торцовых гаек при внесении нужной поправки в установку прицела и бокового маховичка ("Вверх СТП", "Вниз СТП" - на верхнем маховичке, "Вправо СТП", "Влево СТП" - на боковом маховичке). Это означает, что при вращении маховичков или торцовых гаек по направлению стрелки средняя точка попадания (СТП) перемещается в соответствующем направлении (вверх, вправо и т. п.).

Соединительный винт связывает торцовую гайку с кареткой и при вращении маховичка или гайки передвигает каретку с сеткой прицела в нужном направлении.

Запасными частями, инструментом и принадлежностью к оптическому прицелу являются: запасные батарейки и электролампочки, светофильтр, ключ-отвертка для ввинчивания и вывинчивания электролампочек, салфетка и резиновый колпачок на тумблер.

Светофильтр надевается на окуляр при появлении дымки в воздухе и понижении освещенности.

К каждой снайперской винтовке положены:
сумка для переноски оптического прицела и магазинов;
чехол для оптического прицела;
сумочка для переноски зимнего устройства освещения сетки, запасных батареек и масленки.

Сумка для переноски оптического прицела и магазинов имеет:
карман для оптического прицела;
четыре кармана для магазинов;
карманы для шомпола, пенала, щеки-приклада, ключа-отвертки, салфетки и светофильтра.

Объектив служит для получения уменьшенного и перевернутого изображения наблюдаемого объекта. Он состоит из трех линз, из них две - склеенные. Оборачивающая система предназначена для придания изображению нормального (прямого) положения; она состоит из четырех линз, склеенных попарно. Сетка прицела служит для прицеливания; она сделана на стекле, укрепленном в подвижной рамке (каретке). Окуляр предназначен для рассмотрения наблюдаемого объекта в увеличенном и прямом изображении; он состоит из трех линз, из них две - склеенные.

Люминесцентный экран служит для обнаружения инфракрасных источников света; он представляет собой тонкую пластину из специального химического состава, которая уложена между двумя стеклами. Экран имеет окно со светофильтром в оправе для зарядки экрана и флажок переключения экрана: в сторону светофильтра (горизонтальное положение флажка)-для подзарядки экрана и при стрельбе в обычных условиях; в сторону объектива (вертикальное положение флажка) -при наблюдении и стрельбе по целям, обнаруживающим себя инфракрасным излучением.

1 - окуляр, 2 - каретка, 3 - оборачивающая система, 4 - сетка, 5 - люминисцентный экран, 6 - окно
со светофильтром, 7 - объектив

1 - шкала боковых поправок,
2 - основной угольник для стрельбы до 1000 м,
3 - дополнительные угольники,
4 - дальномерная шкала.

Табличные (нормальные) условия стрельбы:
- отсутствие ветра,
- температура воздуха +15?С,
- нулевая высота над уровнем моря, при значительных отклонениях внешних условий стрельбы вносятся поправки:
- поправка на боковой ветер
- поправка на перемещение цели (упреждение)
- поправка на температуру воздуха при стрельбе на расстоянии >500м.
- поправка при стрельбе в горах над уровнем моря выше 2000м.

Прицеливание по инфрокрасному прожектору (включен люминисцентный экран) с прицелом 4 на все дальности до 400м.

Цена деления прицельной сетки и марки (угольника) в тысячных.

На сетке прицела нанесены:

основной (верхний) угольник для прицеливания при стрельбе до 1000 м; шкала боковых поправок;
дополнительные угольники (ниже шкалы боковых поправок по вертикальной линии) для прицеливания при стрельбе на 1100, 1200 и 1300 м; дальномерная шкала (сплошная горизонтальная и кривая пунктирная линии).

Для прицеливания при стрельбе с помощью дополнительных угольников необходимо установить на верхнем маховичке прицел 10.

Шкала боковых поправок обозначена снизу (влево и вправо от угольника) цифрой 10, что соответствует десяти тысячным (0-10). Расстояние между двумя вертикальными черточками шкалы соответствует одной тысячной (0-01).

Дальномерная шкала рассчитана на высоту цели 1,7 м (средний рост человека). Это значение высоты цели указано под горизонтальной линией. Над верхней пунктирной линией нанесена шкала с делениями, расстояние между которыми соответствует расстоянию до цели в 100 м. Цифры шкалы 2, 4, 6, 8, 10 соответствуют расстояниям 200, 400, 600, 800, 1000 м.

Определение дальности.

1. по дальномерной шкале:
2. по угловым величинам с помощью формулы тысячной

Прицеливание

Глаз снайпера расположен на оптической оси прицела и удален от окуляра на 68 мм. Видно все поле зрения. Если глаз расположен близко (далеко) от окуляра. В поле зрения видно круговое затемнение.

При смещении глаза в какую-либо сторону в поле зрения видна лунообразная тень. Пробоины будут отклоняться в противоположную от тени сторону!

Магазин снайперской винтовки СВД.

Магазин служит для помещения патронов и подачи их в ствольную коробку. Емкость магазина 10 патронов 7,62х53. Он состоит из корпуса, крышки, стопорной планки, пружины и подавателя.

1 - подаватель;
2 - выступ подавателя;
3 - опорный выступ;
4 - корпус;
5 - крышка;
6 - стопорная планка;
7 - пружина;
8 - зацеп;
9 - загибы.

Корпус магазина соединяет все части магазина. Его боковые стенки имеют загибы для удержания патронов от выпадания и ограничения подъема подавателя и выступы, ограничивающие утапливание магазина в окне ствольной коробки; на передней стенке имеется зацеп, а на задней - опорный выступ, посредством которых магазин присоединяется к ствольной коробке. На задней стенке корпуса внизу имеется контрольное отверстие для определения полноты снаряжения магазина патронами. Стенки корпуса для прочности сделаны ребристыми.

Снизу корпус закрывается крышкой. В крышке имеется отверстие для выступа стопорной планки. Внутри корпуса помещается подаватель и пружина со стопорной планкой. Подаватель обеспечивает шахматное расположение патронов в магазине и имеет выступ, который при подаче последнего патрона из магазина поднимает останов затвора вверх. Стопорная планка закреплена на нижнем конце пружины и своим выступом удерживает крышку магазина от перемещения.

Части и механизмы СВД. Неполная разборка и сборка.

Снайперская винтовка состоит из следующих основных частей и механизмов:
- ствола со ствольной коробкой, открытым прицелом и прикладом,
- крышки ствольной коробки,
- возвратного механизма,
- затворной рамы,
- затвора,
- газовой трубки с регулятором, газового поршня и толкателя с его пружиной,
- ствольных накладок,
- ударно-спускового механизма,
- предохранителя,
- магазина,
- щеки приклада,
- оптического прицела.

1 - газовый поршень,
2 - толкатель,
3 - пружина толкателя,
4 - крышка ствольной коробки
с возвратным
механизмом,
5 - щека приклада,
6 - ударно-спусковой механизм,
7 - магазин,
8 - предохранитель,
9 - затворная рама,
10 - затвор,
11 - ствольные накладки,
12 - прицел ПСО-1,
13 - ствол со ствольной
коробкой, открытым
прицелом и прикладом.

7,62-мм самозарядная снайперская винтовка Драгунова СВД (индекс 6В1)

1 - затыльник 7-2; 2 - шуруп затыльника 5-4/6П1; 3 - приклад 7-1; 4 - ось антабки 7-3; 5 - трубка
антабки 7-4; 6 - щечка Сб 3/6Ю7; 7 - приклад Сб 7; 8 - ось серьги 5-9; 9 - серьга 5-7; 10 -
направляющий стержень 5-6; 11 - задний вкладыш 5-2; 12 - чека крышки Сб 1-2; 13 - крышка с
возвратным механизмом Сб 5; 14 - коробка 1-2; 15 - направляющая втулка возвратной пружины 5-
5; 16 - возвратная пружина 5-4; 17 - останов затвора 1-4; 18 - пружина останова затвора 1-5; 19 -
затвор в сборе Сб 2-1; 20 - затвор с рамой Сб 2; 21 - рама 2-7; 22 - ствол с коробкой Сб 1; 23 -
защелка хомутика 1-36; 24 - хомутик прицельной планки 2-2/56-А-212; 25 - пружина защелки
хомутика 2-4/56-А-212; 26 - прицельная планка 1-21; 27 - прицельная планка в сборе Сб 1-9; 28 -
пружина прицельной планки 0-23/56-А-212; 29 - прицельная колодка 1-10; 30 - пружина
толкателя 1-24; 31 - толкатель 1-23; 32 - ствол 1-1; 33 - левая накладка в сборе Сб 1-3; 34 -
правая накладка в сборе Сб 1-4; 35 - штифт сальника 1-18; 36 - сальник в сборе Сб 1-8; 37 -
чека кольца Сб 1-7; 38 - верхнее кольцо в сборе Сб 1-1; 39 - газовый поршень 1-22; 40 - газовая
трубка 1-25; 41 - газовый регулятор 1-53; 42 - защелка газовой трубки 1-38; 43 - ось защелки
газовой трубки 1-37; 44 - пружина защелки газовой каморы 1-40; 45 - газовая камора 1-15; 46 -
штифт газовой каморы 1-46; 47 - мушка 1-17; 48 - корпус мушки 1-20; 49 - основание мушки 1-16;
50 - штифт основания мушки 1-45; 51 - выбрасыватель 2-2; 52 - ось выбрасывателя 2-3; 53 -
пружина выбрасывателя 2-4; 54 - штифт ударника 2-6; 55 - затвор 2-1; 56 - ударник 2-5; 57 -
курок 4-6; 58 - боевая пружина 4-7; 59 - ось курка 4-8: 60 - пружина защелки магазина 4-22; 61 -
ось защелки магазина 4-16; 62 - защелка магазина 4-15; 63 - автоспуск Сб 4-3; 64 - ось шептала,
крючка и автоспуска 4-10; 65 - шептало 4-9; 66 - тяга 4-12; 67 - спусковой крючок 4-11; 68 -
спусковой крючок с тягой Сб 4-4; 69 - ось тяги 4-14; 70 - корпус спускового механизма Сб 4-1;
71 - пружина крючка 4-13; 72 - ограничитель щитка 4-20; 73 - заклепка пружины накладок 1-39;
74 - нижнее кольцо с пружиной Сб 1-5; 75 - подаватель Сб 6-2; 76 - корпус магазина Сб 6-1; 77 -
пружина магазина 6-12; 78 - планка в сборе Сб 6-3; 79 - крышка магазина 6-11; 80 - магазин Сб
6; 81 - штифт останова 1-3; 82 - щиток в сборе Сб 3; 83 - ударно-спусковой механизм Сб 4; 84 -
шуруп приклада 5-14/56-А-212; 85 - розетка 7-7; 86 - шуруп антабки 5-4/6П1; 87 -
соединительный винт 1; 88 - пружинная шайба 2.
